Изготовление призонных болтов на заказ
- Изготовление крепежа под заданные параметры.
- Выполняем заказы любой сложности с контролем качества на всех этапах.
- Минимальная сумма — 20 000 рублей, отгрузка от 2 дней.
Призонные болты применяют в узлах, где детали должны сохранять точное взаимное положение при поперечной нагрузке. Гладкая часть воспринимает усилие на срез, а резьбовая обеспечивает необходимую затяжку соединения.
При выборе исполнения учитывают диаметр, длину гладкого участка, размеры сопрягаемого отверстия, вид и параметры резьбы, форму головки, материал, класс прочности, условия эксплуатации.
Обычный болт того же номинального диаметра может заменить призонный далеко не всегда: без точной подготовки отверстия не будет обеспечено требуемое центрирование.
Болт призонный ГОСТ 7817-80
ПодробнееПризонные болты на заказ для точных соединений

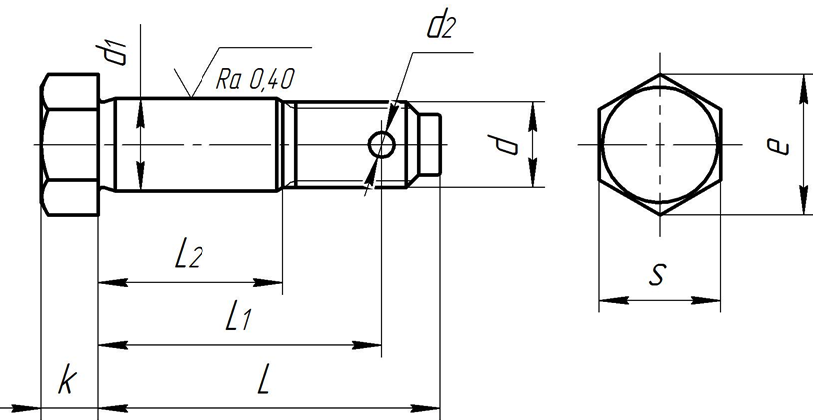

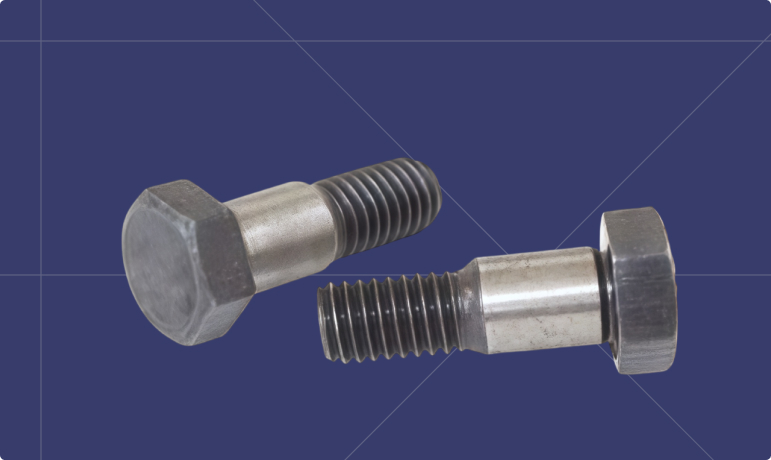

Призонный болт — крепеж с гладкой калиброванной частью, предназначенный для точной фиксации деталей. В технической документации также встречается название «плечевой болт». Однако это не полные синонимы: плечевой может служить осью или направляющей, тогда как призонный прежде всего работает в точном соединении на срез.

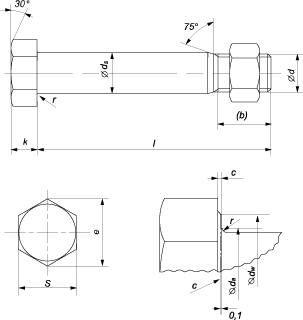

ГОСТ 7817-80 устанавливает конструкцию и размеры болтов класса точности А с уменьшенной шестигранной головкой для отверстий из-под развертки. Стандарт охватывает изделия с номинальным диаметром резьбы от М6 до М48, предусматривает крупный или мелкий шаг.
Рабочая нагрузка в плоскости стыка передается через гладкую часть стержня. Резьба и гайка обеспечивают осевое усилие, удерживающее детали в собранном состоянии. Посадка, допуски, длина калиброванной зоны, параметры резьбы назначаются конструктором в зависимости от назначения узла, режима работы, принятой технологии сборки.
Параметры для заказа
Чтобы рассчитать стоимость и запустить производство призонных болтов, согласуем характеристики изделия и соединения.
| Параметр | Что требуется указать |
| Основание для изготовления | ГОСТ 7817-80, чертеж, ТЗ, спецификация или образец |
| Назначение | Центрирование деталей, восприятие поперечной нагрузки, фиксация положения, другое |
| Геометрия | Диаметр и длина гладкой части, общая длина, размеры головки, фаски, переходные участки |
| Посадочное отверстие | Номинальный размер, поле допуска, требуемая посадка, материал сопрягаемых деталей |
| Резьба | Тип, размер, шаг, длина, поле допуска |
| Материал | Марка стали, класс прочности, требования к термообработке |
| Поверхность | Шероховатость калиброванной зоны, покрытие, защита от рабочей среды |
| Эксплуатация | Статические и переменные нагрузки, вибрация, температура, частота разборки |
| Комплектность | Гайки, шайбы, втулки и другие элементы при необходимости |
| Партия | Количество, маркировка, упаковка, требуемый срок поставки |
Производственная база
ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы изготовления призонных болтов
От чего зависит цена призонных болтов на заказ
Стоимость призонных болтов зависит от конструкции, требований к точности, материала, объема партии. Для расчета направьте чертеж, техническое задание, образец или сведения о сопрягаемом узле.
При заказе нестандартного плечевого болта уточняем его функцию: является ли гладкая часть посадочной, направляющей, осевой либо воспринимает поперечную нагрузку. Это позволяет назначить корректные размеры, допуски, материал, технологию обработки.
- диаметр, длина, допуск, шероховатость гладкого участка
- общая длина изделия, форма головки, фаски, переходные зоны
- вид, размер, шаг, длина, поле допуска резьбы
- геометрия, посадка сопрягаемого отверстия
- марка стали, класс прочности
- необходимость термообработки
- шлифование, покрытие, специальные требования к поверхности
- дополнительные элементы комплекта
- потребность в изготовлении по образцу, а не по готовому чертежу
- объем заказа, маркировка, упаковка, срочность, условия поставки
Как сделать заказ
Где применяют призонные болты
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Можно ли заменить обычный болт призонным?
Да, если конструкция узла допускает такую замену и предусмотрена подготовка посадочного отверстия. До установки необходимо проверить нагрузки, толщину деталей, доступную длину гладкой части, параметры посадки. -
Чем призонный болт отличается от плечевого?
Призонный болт предназначен для точной установки в отверстии, восприятия поперечных усилий. Плечевой болт также имеет гладкую цилиндрическую часть, но может выполнять функцию оси, направляющей или опоры. Нужное исполнение определяет функция детали в узле. -
Можно ли заказать нестандартную длину гладкой части?
Да. Укажите диаметр и длину калиброванной зоны, общую длину, параметры резьбы, требуемые допуски, сведения о посадочном отверстии. -
Как назначить допуск отверстия?
Допуск выбирает конструктор с учетом посадки, нагрузки, способа сборки и материалов сопрягаемых деталей. Для предварительной оценки предоставьте чертеж или фактические размеры узла. -
Выпускаете комплекты с гайками и шайбами?
Да. По заявке укомплектуем заказ гайками, шайбами, втулками, а также другими согласованными элементами.
